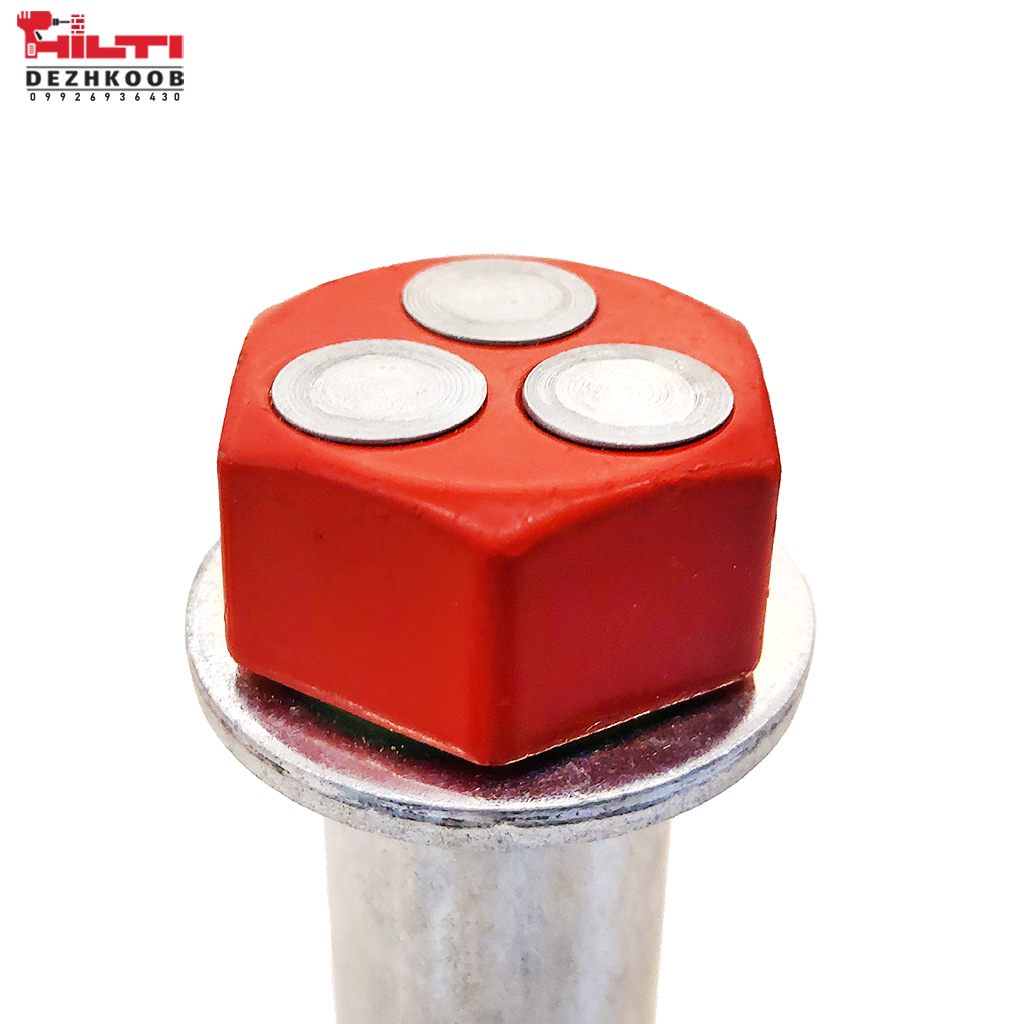

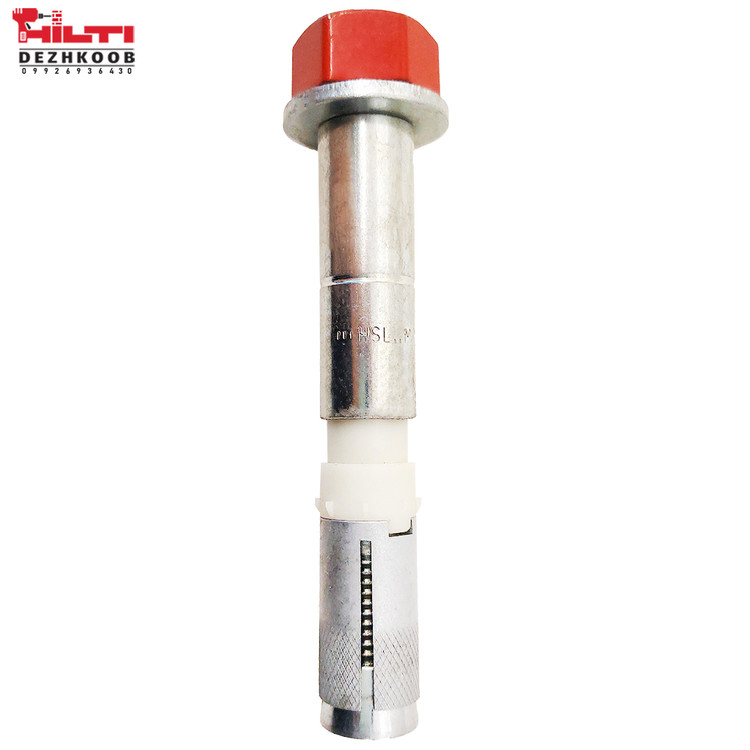

رول بولت سایز 12 میلی متر طول 12 سانت هیلتی مدل HSL-3 M12/25

رول بولت سایز 12 میلی‌متر طول 12 سانت هیلتی مدل HSL-3 M12/25

رول بولت Hilti HSL-3 M12/25 یکی از قدرتمندترین انکرهای مکانیکی هیلتی از سری HSL-3 Heavy Duty است که برای نصب تجهیزات و سازه‌های با بار بسیار سنگین روی بتن طراحی شده است. این مدل دارای تأییدیه‌های بین‌المللی برای استفاده در بتن ترک‌خورده و غیرترک‌خورده بوده و در پروژه‌هایی که ایمنی و استحکام اتصال اهمیت بالایی دارد، مانند سازه‌های فلزی، تجهیزات صنعتی، ماشین‌آلات، جرثقیل‌ها، بیس‌پلیت‌ها، ستون‌های فلزی، ساپورت‌های سنگین و تجهیزات تأسیساتی مورد استفاده قرار می‌گیرد.

بدنه این رول بولت از فولاد کربنی گالوانیزه با استحکام بالا ساخته شده و به سیستم انبساط کنترل‌شده مجهز است. پس از سفت شدن مهره، غلاف انکر به‌صورت یکنواخت در داخل بتن منبسط شده و اتصال بسیار ایمن و مطمئنی ایجاد می‌کند. این طراحی علاوه بر افزایش ظرفیت باربری، عملکرد بسیار خوبی در برابر لرزش، بارهای دینامیکی و نیروهای کششی و برشی دارد.

مدل HSL-3 M12/25 دارای قطر رزوه M12 و طول 120 میلی‌متر بوده و برای نصب قطعاتی با ضخامت حداکثر 25 میلی‌متر طراحی شده است. این انکر دارای تأییدیه ETA، مقاومت در برابر حریق و تأییدیه لرزه‌ای (Seismic) بوده و از جمله انکرهای مورد تأیید برای پروژه‌های حساس عمرانی و صنعتی به شمار می‌رود.

ظرفیت بار این رول بولت به مقاومت بتن، عمق کاشت، فاصله از لبه بتن و نحوه نصب بستگی دارد، اما در شرایط استاندارد و بتن C20/25، ظرفیت طراحی کششی آن حدود 24.1 کیلونیوتن (حدود 2.4 تن) و ظرفیت طراحی برشی آن حدود 27 کیلونیوتن (حدود 2.7 تن) است. به همین دلیل این مدل برای نصب تجهیزات سنگین و سازه‌های باربر انتخابی مطمئن محسوب می‌شود.

ویژگی‌ها:

• انکر مکانیکی فوق سنگین سری HSL-3

• مناسب برای بتن ترک‌خورده و غیرترک‌خورده

• ساخته شده از فولاد کربنی گالوانیزه

• دارای تأییدیه ETA

• دارای تأییدیه مقاومت در برابر حریق

• دارای تأییدیه لرزه‌ای (Seismic)

• ظرفیت بسیار بالای باربری کششی و برشی

• مناسب برای نصب ماشین‌آلات، ستون‌های فلزی، بیس‌پلیت، جرثقیل، ساپورت‌های سنگین و تجهیزات صنعتی

• عملکرد عالی در برابر بارهای استاتیکی، دینامیکی و لرزه‌ای

مشخصات فنی:

برند: Hilti

مدل: HSL-3 M12/25

نوع محصول: رول بولت مکانیکی فوق سنگین

سایز رزوه: M12

طول رول بولت: 120 میلی‌متر

حداکثر ضخامت قطعه قابل نصب: 25 میلی‌متر

قطر مته: 18 میلی‌متر

عمق سوراخکاری: 105 میلی‌متر

عمق کاشت مؤثر: 80 میلی‌متر

گشتاور نصب: 80 نیوتن‌متر

آچار مورد نیاز: 19 میلی‌متر

جنس: فولاد کربنی گالوانیزه

ظرفیت طراحی کششی: حدود 24.1 کیلونیوتن (حدود 2.4 تن)

ظرفیت طراحی برشی: حدود 27 کیلونیوتن (حدود 2.7 تن)

مناسب برای: بتن ترک‌خورده و غیرترک‌خورده
