رول بولت سایز 20 میلی متر طول 19 سانت هیلتی مدل HSL-3 M20/30

رول بولت سایز 20 میلی‌متر طول 19 سانت هیلتی مدل HSL-3 M20/30

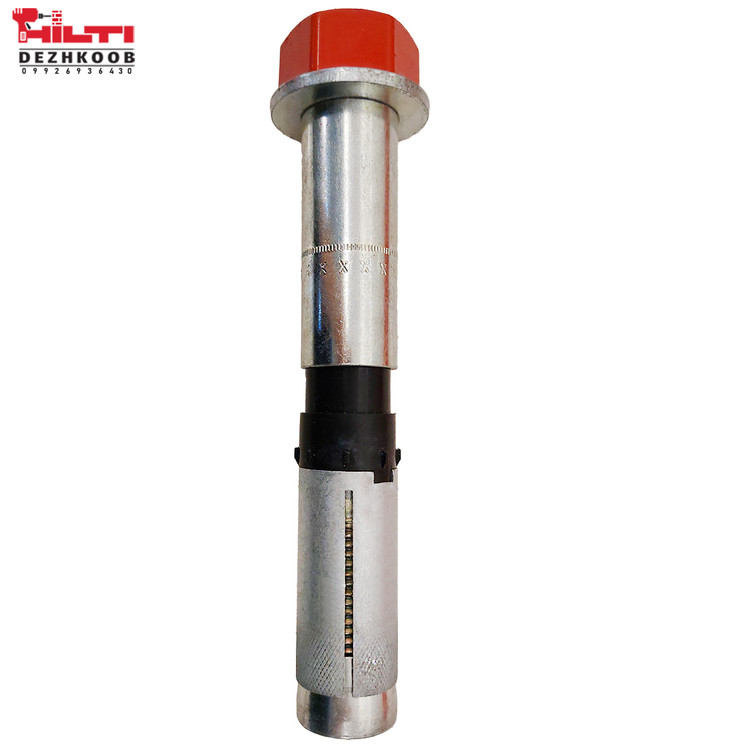

رول بولت Hilti HSL-3 M20/30 یکی از قدرتمندترین انکرهای مکانیکی سری HSL-3 Heavy Duty هیلتی است که برای اجرای اتصالات بسیار سنگین در بتن ترک‌خورده و غیرترک‌خورده طراحی شده است. این مدل در پروژه‌های صنعتی، ساختمانی، نیروگاهی، پتروشیمی و سازه‌های فلزی که نیاز به تحمل بارهای بسیار بالا دارند، کاربرد گسترده‌ای دارد.

این رول بولت از فولاد کربنی با روکش گالوانیزه ساخته شده و با استفاده از مکانیزم انبساط کنترل‌شده، پس از سفت شدن مهره، نیروی بالایی به دیواره بتن وارد کرده و اتصال بسیار ایمن و پایدار ایجاد می‌کند. طراحی ویژه سری HSL-3 باعث شده این محصول در برابر بارهای کششی، برشی، لرزش، بارهای دینامیکی و نیروهای لرزه‌ای عملکرد بسیار مطلوبی داشته باشد. همچنین این مدل دارای تأییدیه‌های بین‌المللی ETA Option 1 برای بتن ترک‌خورده و غیرترک‌خورده و تأییدیه مقاومت در برابر حریق است.

مدل HSL-3 M20/30 دارای رزوه M20 و طول 183 میلی‌متر (حدود 19 سانتی‌متر) بوده و برای نصب قطعاتی با ضخامت حداکثر 30 میلی‌متر طراحی شده است. این انکر انتخابی ایده‌آل برای نصب ستون‌های فلزی، بیس‌پلیت‌ها، جرثقیل‌های سقفی، ماشین‌آلات صنعتی، تجهیزات سنگین، ساپورت‌های تأسیساتی، ریل‌های فلزی، پمپ‌ها و تجهیزات حساس صنعتی است.

در شرایط استاندارد و بتن C20/25، ظرفیت طراحی این انکر در حالت استاندارد حدود 63.3 کیلونیوتن (حدود 6.4 تن) در بار کششی و حدود 129.9 کیلونیوتن (حدود 13.2 تن) در بار برشی است. البته ظرفیت نهایی به کیفیت بتن، عمق کاشت، فاصله از لبه و نحوه اجرای نصب بستگی دارد.

ویژگی‌ها:

• انکر مکانیکی فوق سنگین سری HSL-3

• مناسب برای بتن ترک‌خورده و غیرترک‌خورده

• ساخته شده از فولاد کربنی گالوانیزه

• دارای تأییدیه ETA Option 1

• دارای تأییدیه مقاومت در برابر حریق

• عملکرد عالی در برابر بارهای کششی، برشی و لرزه‌ای

• مناسب برای نصب تجهیزات و سازه‌های بسیار سنگین

• نصب سریع و ایمن با مکانیزم انبساط کنترل‌شده

مشخصات فنی:

برند: Hilti

مدل: HSL-3 M20/30

نوع محصول: رول بولت مکانیکی فوق سنگین

سایز رزوه: M20

طول رول بولت: 183 میلی‌متر (حدود 19 سانتی‌متر)

حداکثر ضخامت قطعه قابل نصب: 30 میلی‌متر

قطر مته: 28 میلی‌متر

عمق سوراخکاری: 155 میلی‌متر

عمق کاشت مؤثر: 125 میلی‌متر

گشتاور نصب: 200 نیوتن‌متر

آچار مورد نیاز: 30 میلی‌متر

جنس: فولاد کربنی گالوانیزه

ظرفیت طراحی بار کششی: حدود 63.3 کیلونیوتن (حدود 6.4 تن)

ظرفیت طراحی بار برشی: حدود 129.9 کیلونیوتن (حدود 13.2 تن)

مناسب برای: بتن ترک‌خورده و غیرترک‌خورده
